設備簡介:
本設備由機構平臺、霍爾探頭自動移動裝置、產品裝夾旋轉平臺、控制主機系統等組成。對各種磁體產品(如釹鐵硼、鐵氧體、塑磁等磁體)的表面磁場分布進行自動測量,并將各測試參數及磁場分布曲線以二維或三維圖形顯示在電腦上。該設備具體測量尺寸超大,檢測速度快,數據采集精度高,適用大規格伺服電機、新能源汽車電機、發電機、電梯電機、直線電機等研發分析及產品質量全檢。
主要特點:
1.由磁性能和磁極寬度兩類參數來評價產品品質,可靠性高;
2.主要測量參數:極數、最大值、最小值、角度、寬度、面積、平均值、累計偏差等;
3.具有數據對比、存儲、調用、打印等功能;
4.具有多段位測試,合格品判定功能;
5.自動偵測零扇區起始點;
技術參數:
軸 |
驅動類型 |
標配行程(可定制) |
||||
X軸(左右) |
步進電機 |
300mm/0.01mm |
||||
Y軸(上下) |
步進電機 |
300mm/0.01mm |
||||
Z軸(前后) |
高精滑臺 |
20mm/0.01mm |
||||
主軸(旋轉) |
步進電機 |
|
||||
【卡盤】(標配) |
夾持外徑 |
Ø8-Ø160mm |
||||
夾持內徑 |
Ø55-Ø150mm |
|||||
產品測量范圍 |
Ø230mm,高度小于170mm |
|||||
測試位置 |
圓周 |
|||||
測試極數 |
≤ 50極(快速) |
|||||
磁場測試范圍 |
0~1T |
|||||
高斯計精度 |
測量精度:0.5%(滿量程) |
重復精度:2%(峰值) |
||||
檔位 |
50mT |
100 mT |
200 mT |
400 mT |
1000 mT |
|
采樣分辨率 |
0.01mT(50mT、100mT) |
0.1mT(200-1000mT) |
||||
測量速度 |
旋轉時間:6s(最快) |
|||||
位移精度 |
0.012°(圓周) |
|||||
采樣精度 |
6000/轉(最快速度),120000/轉(最高精度) |
|||||
承重 |
轉動測試機構及卡盤承重25kg |
|||||
外形尺寸 |
800*700*1950mm(參考) |
|||||
總重量 |
200kg |

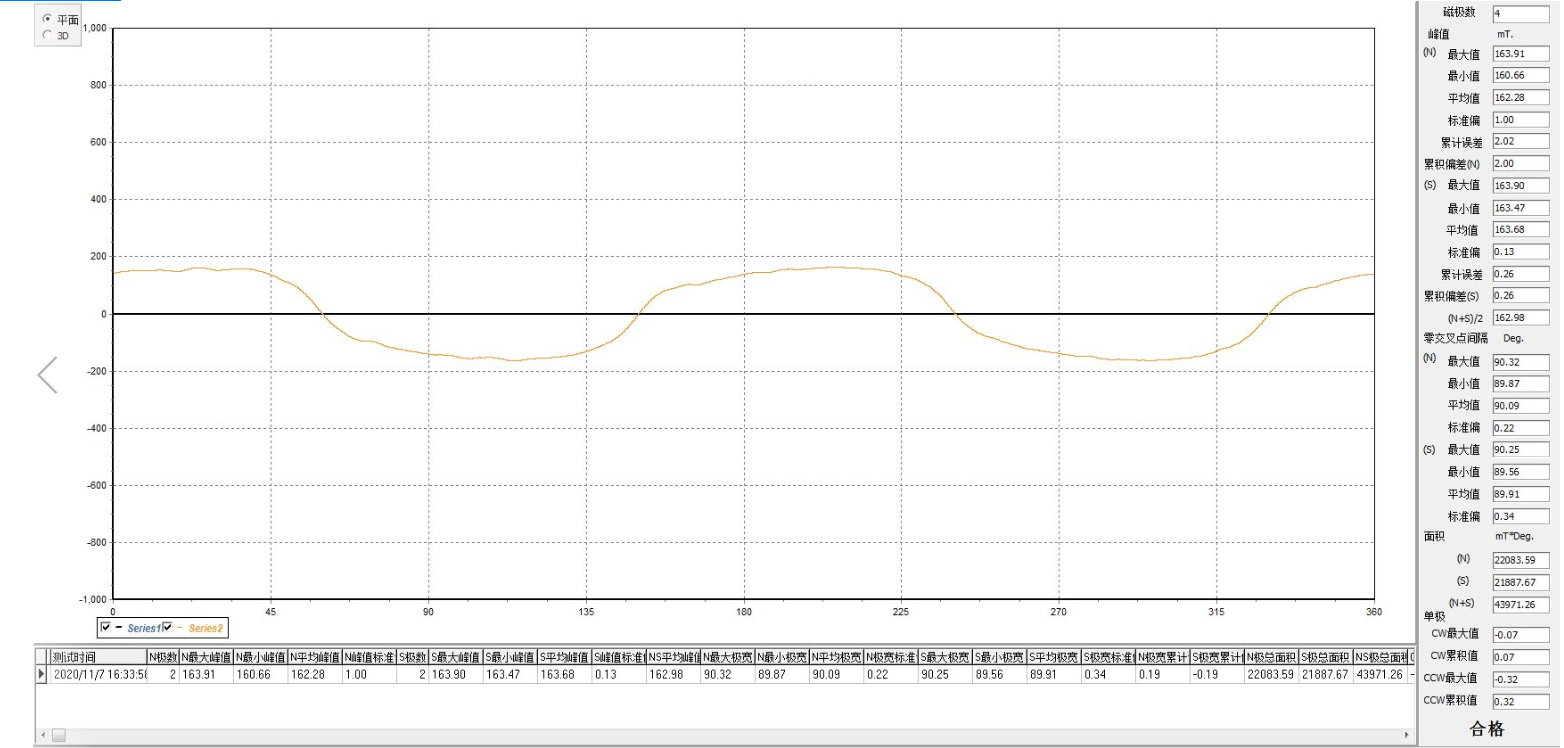

測試界面:
